负压称量罩 自动PLC负压称量罩的详细介绍
称量室是一种用于制药、微生物研究和科学实验等场所专用的局部净化设备,它提供一种垂直单向气流, 部分洁净空气在工作区循环,部分排出至附近区域,使工作区产生负压,防止交叉污染,用于工作区的高洁净度环境。

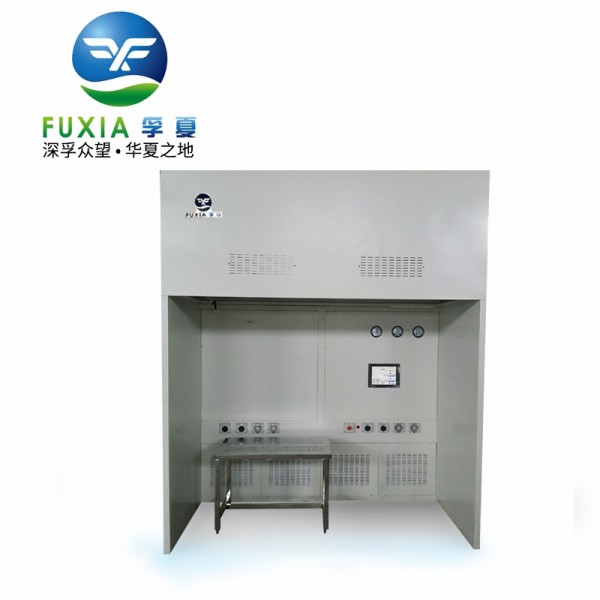

自动PLC负压称量罩
在设备中进行粉尘、试剂称量、分装,可以控制粉尘、试剂外溢、上扬,防止粉尘、试剂对人体的吸入危害,还避免粉尘、试剂的交叉污染,保护外界环境及室内人员的安。
称量操作区域由千级垂直层流ISO 6(NF,EN,ISO14644-1)保护。
自动PLC负压称量罩
一.产品特征:
1 通过下沉降式低负压气流均流于操作区域,产生一个洁净无菌的局部环境,避免不同药品之间的交叉污染
2 有效控制粉尘、试剂外溢、上扬,防止粉尘、试剂对人体的吸入危害,还避免粉尘、试剂的交叉污染,保护外界环境及室内人员的安
3 初、中、过滤器三级过滤,液槽过滤器满足DOP或者PAO的测试要求
4 高分子均流膜显著改善出风的均匀程度
二.结构特征
本设备由工作区、回风箱体、风机箱体、出风箱体及外箱体几大部分拼装而成。控制面板位于设备内部工作区正面,控制面板采用轻触型LED控制面板,可以控制风机起停,调节风机工况,调整工作区需要的风速(当设备安装使用后,需由专门人员调节工况)。在其旁有压差计,测试过滤器的阻力在送风箱体的内部还有排风调节板,可以调节设备的排风量在合理的范围内(设备安装就位后,由专业人员设试,请勿擅自调整)
三.工作原理
本设备采用垂直单向流的气流形式,回风先要通过初效过滤器进行预过滤,将气流中的大颗粒粉尘粒子处理掉,。经过预处理后的空气,再经过中效过滤器进行二次过滤,以起到充分保护过滤器的作用。在离心风机提供的压力下,通过过滤器,使之达到洁净要求。洁净气流被送至送风箱体内,90%通过均流送风网板,形成均匀的垂直送风气流,10%则通过风量调节板,排出设备。所有气流均经过过滤器处理,所以送风,排风均不带残余粉尘,避免了二次污染。由于在工作区域形成稳定的单向流,在此区域中散发的粉尘,会在单向气流的影响下,随着气流而被初、中效过滤器所捕集。设备带有10%的排风,从而形成相对与外部环境的负压,从一定程度上了此区域内的粉尘不会扩散至室外,起到保护外部环境的作用。
材质:304不锈钢 |
|||
配置参数如下: |
|||
序号 |
名称 |
参数、规格、数量 |
备注 |
1 |
外径尺寸 |
90012002400(宽x深x高) |
|
2 |
内径(工作区尺寸) |
(宽x深x高) |
|
3 |
操作台尺寸 |
500500600(宽x深x高) |
1.0mm |
4 |
材质 |
304不锈钢 T=1.0mm |
酒泉钢铁 |
5 |
电机 |
三相高转速、低噪音轴流风机 ;0.75KW、50HZ 1台 |
得胜鑫 |
6 |
控制系统 |
PLC: 数量 :1台 |
汇川 |
变频器:1.5KW 数量:1台 |
博世力士乐 |
||
V/A ;A/V转换器 数量:2件 |
华裕 |
||
7 |
触摸屏 |
7# 数量:1套 |
MCGS |
8 |
风速传感器 |
量程范围 0至1m/s 度:0.01m/s 数量:1件 |
华裕 |
9 |
压差传感器 |
初效压差传感器 量程范围:0至250Pa 1件 中效压差传感器 量程范围:0只300Pa 1件 压差传感器 量程范围:0至500Pa 1件 |
华裕 |
10 |
温、湿度传感器 |
度:0.01℃ 数量:1件 |
华裕 |
11 |
电源开关 |
三相;30A 1件 |
施耐德 |
12 |
防水防尘5孔插座 |
220V;50HZ 2件 |
施耐德 |
13 |
急停开关 |
单相 1件 |
施耐德 |
14 |
报警指示灯 |
压差、风速、温湿度超限报警 1件 |
施耐德 |
15 |
照明灯 |
220V T5 亮度不低于300LUX 1盏 |
飞利浦 |
16 |
压差表 |
压差表 0-500Pa 中效压差表 0-250Pa 初效压差表 0-60Pa |
MAGRFHELIC |
17 |
液槽H14过滤器 |
约70073090 1套 |
苏州爱泰 |
18 |
F8中效过滤袋 |
约650440300 1套 |
尧瑜 |
19 |
G4初效预过滤器 |
约60038020 1套 |
尧瑜 |
20 |
H13无隔板过滤器 |
60022050 2套 |
尧瑜 |
21 |
高分子均流膜 |
73085025 1套 |
英特洛克 |
22 |
PVC环保软帘 |
1套 |
国产 |
23 |
PAO过滤器测试口 |
1组 |
国产 |
24 |
设备总电源、功率 |
380V,1.5KW, 50HZ |
|
25 |
垂直流风速 |
0.35至0.5m/s 自动恒定 |
|
26 |
设备总质量 |
160KG |
|
22 |
设备噪音 |
不高于65dB |
